炎怀科技导热仪成功交付锦坤恒泰，破解气凝胶超低导热检测难题

2026年9月6日，苏州炎怀科技成功向锦坤恒泰（新疆）新材料有限公司交付了一台高性能TPS-YH96导热仪。此次交付不仅是炎怀科技在西北地区新材料检测领域的重要布局，更标志着双方在超低导热系数测量技术上的深度合作。针对气凝胶等前沿隔热保温材料，炎怀将为客户提供精准、高效的测试解决方案。

成功交付：炎怀科技导热仪落户锦坤恒泰
在9月6日的交付现场，炎怀的技术工程师团队顺利完成了TPS-YH96导热仪的安装、调试与操作培训。炎怀科技深知，对于锦坤恒泰这样致力于新材料研发的企业而言，获取准确的导热系数数据是评估材料性能的核心环节。此次成功交付，炎怀科技不仅提供了硬件设备，更将炎怀多年积累的测试经验与方法标准一并转移，确保客户能够快速上手，将其投入到日常的质量管控与新品研发中。
客户业务与购买用途：深耕建筑与新兴材料领域
锦坤恒泰（新疆）新材料有限公司作为区域内的新兴企业，主要围绕建筑新材料与新兴材料领域开展经营，重点从事隔热隔音材料、轻质建筑材料的生产与销售，同时经营保温材料、合成材料以及各类建筑材料相关贸易，并可开展电力电子元器件的加工制造业务。
此次采购苏州炎怀科技的TPS-YH96导热仪，主要用于对气凝胶毡、气凝胶粉体等新型保温材料的导热系数进行精准测定。通过引入我们先进的测试设备，锦坤恒泰旨在进一步提升其隔热保温产品的品质控制能力，为新材料的研发提供坚实的数据支撑。

气凝胶测试的行业痛点与挑战
气凝胶是目前已知导热系数最低的固体材料，常温下可以做到0.013~0.020 W/(m·K)，甚至比静止空气的导热系数还要低。正是这种极致的隔热保温性能，给测试工作带来了两个直接挑战。
首先是信号极其微弱。材料的导热系数越低，探头向样品传递热量后，温度响应就越慢，变化量也越小。如果采用传统的防护热板法等稳态方法来测量这种超低导热材料，往往需要数小时甚至更长时间才能达到热平衡，并且对环境的恒温要求极为苛刻。
其次是样品形态特殊。气凝胶毡作为一种柔性多孔材料，表面并不平整，探头的贴合度会直接影响接触热阻；而气凝胶粉体则更为棘手，其松散状态和压实状态下的导热系数差异显著，装填方式的不同可能导致数据相差一倍之多。传统稳态法在这两个问题上都显得力不从心。

导热仪对产品的助力：TPS技术的核心优势
针对气凝胶测量的特殊需求，炎怀科技的TPS法展现出了显著的技术优势。首先，测试速度极快。以此次交付的TPS-YH96为例，从制样到输出数据，仅需几分钟即可完成。对于需要多温度点、多样品批次的质量管控场景，这种效率的提升非常明显。
其次是高精度捕捉信号。TPS法的探头本身既是加热器又是温度传感器，结合微纳伏级电桥平衡技术，能够精准捕捉极其微小的温度变化信号。炎怀科技的TPS-YH系列测量范围下限达到0.001 W/(m·K)，完全覆盖了气凝胶的超低导热区间。再者是探头柔性贴合。炎怀配备的TPS探头厚度仅约0.05mm，柔性设计使其能够很好地贴合气凝胶毡的粗糙表面，有效减小接触热阻对测试结果的影响。最后，粉体测试方案成熟。气凝胶粉体可装入专用样品容器，将探头夹在中间，保持一定装填密度即可测试，数据测量精度可控制在±3%以内。
气凝胶毡测试注意事项与操作规范

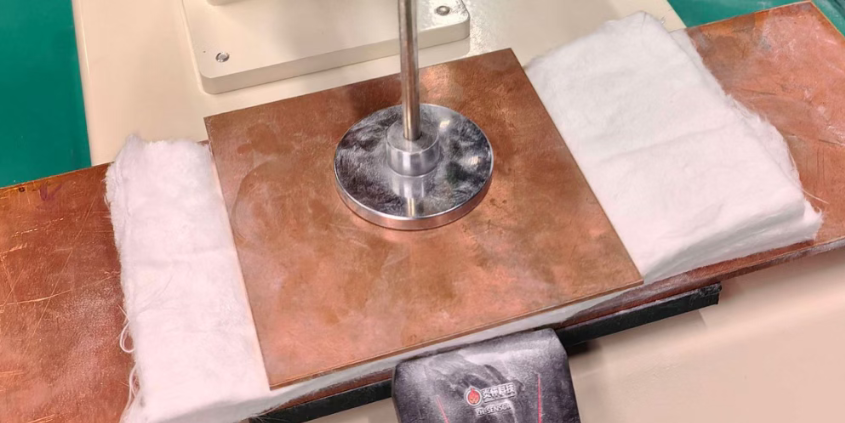

根据客户现场反馈和我们的测试经验，气凝胶毡的导热系数测试需要注意以下几个关键点。在样品制备方面，建议样品尺寸不小于探头直径的2倍，厚度不小于探头半径。通常取两块相同尺寸的气凝胶毡样品，将探头夹在中间，且样品表面不能有明显的凹陷或凸起。
在探头选择上，鉴于气凝胶毡导热系数极低，建议选用直径较大的探头（如ø29.3mm或更大），以增加热穿透深度，提高信噪比，同时适当延长测试时间，确保探头有足够时间采集有效的温升曲线。在测试温度方面，常温与高温策略不同。常温测试时，环境温度波动应控制在±1℃以内，避免空调直吹；高温测试时，配合恒温箱或高温炉，可实现从室温到600℃甚至1100℃的连续测量，获取导热系数随温度变化的曲线。这对于评估气凝胶在高温管道、工业炉窑等场景下的绝热性能至关重要。在数据判读时，TPS法直接测得导热系数，该数值随温度升高通常呈缓慢上升趋势，若出现跳点或异常波动，应优先检查探头贴合度与环境气流干扰。
气凝胶粉体测试的关键变量控制
相比于毡体，气凝胶粉体的测试多了几个重要变量需要严格控制。第一是装填密度。同一批气凝胶粉体，松装和振实后的导热系数可能相差20%以上。我们建议建立标准化的装填流程——固定装填量、固定振实次数及时间、静置时间一致，并在测试记录中同时注明装填密度。
第二是容器选择。应使用低导热、低比热容的容器材料，容器尺寸要足够大以确保边界不会影响探头周围的温度场。容器加盖可以有效减少空气对流和粉体吸湿。第三是环境湿度。尽管气凝胶粉体吸湿性弱于常规粉体，但环境湿度变化仍可能影响测试结果。建议在恒温恒湿环境下测试，或测试前对粉体进行干燥处理。第四是重复性验证。每个样品至少测试3次，每次需重新装填粉体并取平均值。如果3次数据偏差超过5%，则需检查装填方式是否一致、探头是否居中以及粉体是否存在结块现象。
结语：赋能新材料产业升级
通过此次向锦坤恒泰成功交付导热仪，炎怀科技再次验证了TPS技术在超低导热材料检测领域的卓越性能。气凝胶作为具有广阔前景的保温材料，其准确的导热系数测定对于材料配方优化与工程应用至关重要。未来，我们将继续深耕热物性分析技术，为更多像锦坤恒泰这样的新材料企业提供可靠的测试仪器与解决方案，共同推动我国隔热保温材料产业的创新与高质量发展。
